Embedded Swift: 그림 및 텍스트가 스크롤되는 도트 매트릭스 전광판 만들기

ESP32-C6 + idf.py + Embedded Swift 6.2 를 이용해 마이크로컨트롤러에서 시프트 레지스터를 사용하는 32×8 도트 매트릭스로 그림이 스크롤되는 전광판 구현하기

Embedded Swift 시리즈 목록 (분량상 모든 내용을 다 설명할 수 없어 생략한 부분이 있으니 일부 내용은 이전 글들을 참고해주세요.)
이전글: Embedded Swift에서 도트 매트릭스 사용 방법 기초 보기



여러 개의 32×8 도트 이미지를 하나의 매우 긴 가상 도트매트릭스로 연결한 뒤, 4개의 MAX7219 모듈 위에서 비트 단위로 좌측 스크롤하는 예제입니다.

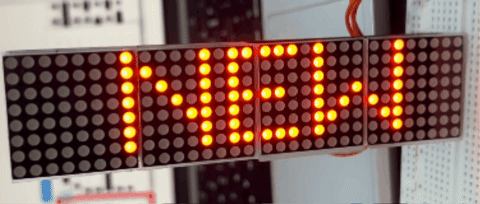

스크롤 화면. 동작 GIF는 포스트 하단에 있습니다.



코드 보기

static func scroll() {
  dm.reset()
  let pin = GPIOPin(pinNumber: 11, mode: .inputOnly(.pullDownOnly))

  // https://dotmatrixtool.com/ 에서 그리고 배열의 값을 복사해서 붙여넣기
  // 32px by 8px, row major, big endian.
  let arrays: [[UInt8]] = [
    [
      0x85, 0xf4, 0x10, 0x3c, 0xc5, 0x04, 0x10, 0x42, 0xa5, 0x04, 0x10, 0x40,
      0x95, 0xe4, 0x90, 0x4e, 0x8d, 0x05, 0x50, 0x42, 0x85, 0x06, 0x30, 0x42,
      0x85, 0xf4, 0x10, 0x3c, 0x00, 0x00, 0x00, 0x00,
    ],
    [
      0x31, 0x05, 0xf0, 0x00, 0x49, 0x8d, 0x00, 0x00, 0x85, 0x55, 0x00, 0x00,
      0x85, 0x25, 0xe0, 0x00, 0xfd, 0x05, 0x00, 0x00, 0x85, 0x05, 0x00, 0x00,
      0x85, 0x05, 0xf2, 0xa0, 0x00, 0x00, 0x00, 0x00,
    ],
    [
      0x48, 0x51, 0xe3, 0x80, 0xfe, 0xf8, 0x00, 0x00, 0x48, 0x23, 0xf7, 0xc0,
      0x5c, 0x50, 0x11, 0x00, 0xc8, 0xf8, 0x11, 0x00, 0x5c, 0x20, 0x61, 0x00,
      0xea, 0xa9, 0x86, 0x00, 0x00, 0x00, 0x00, 0x00,
    ],
    [
      0xe9, 0xf7, 0x2a, 0x22, 0x28, 0x42, 0x6a, 0xfa, 0x2d, 0xb5, 0x2e, 0x22,
      0x28, 0x44, 0x2a, 0x5b, 0x01, 0xf1, 0x8e, 0x82, 0xf8, 0xe2, 0x40, 0x32,
      0x09, 0x12, 0x44, 0x48, 0x08, 0xe1, 0x9f, 0x30,
    ],
    [
      0x7c, 0x00, 0x00, 0x00, 0x04, 0x00, 0x00, 0x00, 0x04, 0x00, 0x00, 0x00,
      0x14, 0x00, 0x00, 0x00, 0x10, 0x00, 0x00, 0x00, 0x10, 0x00, 0x00, 0x00,
      0x10, 0x00, 0x00, 0x00, 0xfe, 0x00, 0x00, 0x00,
    ],
  ]

  // 위의 2차원 배열을 행끼리 모아서 1차원 배열로 합침
  var merged: [UInt8] = []

  for row in 0..<8 {
    for array in arrays {
      let start = row * 4
      merged += Array(array[start..<(start + 4)])
    }
  }
  let totalChips = merged.count / 8

  // 반복 함수, t는 정해진 시간(1초)마다 1씩 증가
  loop { t in
    if pin.read() == 1 {
      dm.turnOffLED()
      return
    }

    for row in 0..<8 {
      // Chip Select 1 사이클: dm.cs.low -> dm.cs.high
      dm.csCycle {
        for i in 0..<4 {
          let chipIndex = (i + t / 8) % totalChips

          let value = merged[(row * totalChips) + chipIndex]
          let source = merged[(row * totalChips) + ((chipIndex + 1) % totalChips)]
          let shiftedValue = shiftAppend(to: value, from: source, bitCount: t)

          dm.sendByte(UInt8(row + 1))
          dm.sendByte(shiftedValue)
        }
      }
    }
  }
}



전체 흐름 요약

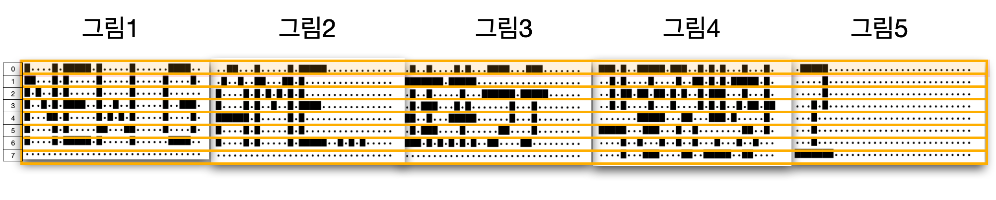

[그림1][그림2][그림3][그림4][그림5]

이렇게 여러 이미지를 하나의 긴 띠처럼 이어 붙인 뒤, 한 비트씩 왼쪽으로 밀어가는 방식입니다.

그림은 https://dotmatrixtool.com/ 에서 그릴 수 있습니다.

1. 여러 개의 32×8 이미지를 준비
2. 행(row) 단위로 긴 merged 배열로 병합
3. 현재 스크롤 위치 t에 따라 표시할 구간 계산
4. 현재 칩 + 다음 칩 데이터 가져오기
5. 비트 시프트 + 이어붙이기 (shiftAppend)
6. 4개의 MAX7219에 출력
7. t 증가 후 반복

결과적으로 24칩(예시) 규모의 거대한 가상 화면을 만들고, 그중에서 실제 4칩 부분만 잘라서 실시간으로 보여주는 방식입니다.



배열 준비

let arrays: [[UInt8]] = [...]

• 여기에 여러 개의 32×8 이미지가 들어갑니다.
• 각 이미지는 row-major 방식으로 저장되어 있으며, 한 이미지는 8행 × 4바이트(32바이트)로 구성됩니다. (각 MAX7219 칩이 1바이트를 담당)
•  https://dotmatrixtool.com/  에서 32px by 8px, row major, big endian. 형식으로 그린 뒤 배열을 복사합니다.
  • 그림 한 개당 내부 배열 1개를 차지합니다.
  • 그림 5개를 그리면 5개의 행 배열과 각 행 배열 당 32개의 원소가 있어야 합니다.



메모리 구조

한 이미지의 내부 구조는 다음과 같습니다.

row0: [chip0][chip1][chip2][chip3]
row1: [chip0][chip1][chip2][chip3]
...
row7: [chip0][chip1][chip2][chip3]

• row * 4 + chipIndex 형태로 원하는 바이트에 접근할 수 있습니다.
• 각 그림의 행끼리 모아놓는 것이 중요합니다.

각 행끼리 데이터를 모아야 합니다.



merged 배열 만들기

var merged: [UInt8] = []
for row in 0..<8 {
    for array in arrays {
        let start = row * 4
        merged += Array(array[start..<(start + 4)])
    }
}

• 단순히 flatMap으로 이어붙이지 않고 행(row) 단위로 옆으로 붙입니다.
• 실제로 MAX7219에 데이터를 출력할 때 for row in 0..<8 루프로 행 단위로 보내기 때문입니다.
• start: 1차원 배열에서 행 데이터가 새로 시작되는 위치입니다.
  • start 에서 그 옆의 4개 데이터 (UInt8 숫자 네 개로 4바이트=32비트에 해당)를 merged에서도 같은 행끼리 만나도록 추가합니다.

각 start의 위치 = 각 행의 시작 위치



병합 후 구조

예를 들어 그림이 6개라면

• 한 행당 4칩 × 5개 = 20칩
• totalChips = 20

전체 merged 배열은 아래처럼 됩니다:

row0: [g0c0][g0c1][g0c2][g0c3][g1c0]...[g4c3]
row1: [g0c0][g0c1]...
...



totalChips 계산

let totalChips = merged.count / 8

merged는 8행 × 전체 칩 수로 구성되어 있으므로, 8로 나누면 가로로 이어진 총 칩 개수가 나옵니다.



스크롤 루프 (t 값)

loop { t in ... }

t는 스크롤 진행 정도를 나타내는 값으로, 0, 1, 2, 3... 계속 증가합니다. 즉 몇 비트만큼 이동했는가를 의미합니다.



loop 보기 (더보기 클릭)

func loop(
  delay ms: UInt32 = 100, maxTCount: Int = 0, handler: ((_ t: Int) -> Void)
) {
  var t = 0
  while true {
    if (maxTCount > 0 && t >= maxTCount) || t == .max {
      t = 0
      continue
    }

    handler(t)

    t += 1

    delay(ms: ms)
  }
}



현재 표시할 칩 계산

let chipIndex = (i + t / 8) % totalChips

• i: 실제 물리적인 MAX7219 위치 (0~3)
• t / 8: 8비트(1바이트)가 지나면 다음 칩으로 넘어감
• % totalChips: 끝까지 가면 다시 처음으로 돌아오는 무한 루프



출력할 데이터 가져오기

let value = merged[(row * totalChips) + chipIndex]          // 현재 칩
let source = merged[(row * totalChips) + ((chipIndex + 1) % totalChips)] // 다음 칩

• value: 현재 위치의 도트 바이트 값입니다.
• source: 다음 위치의 도트 바이트 값입니다.



왜 두 개의 바이트가 필요한가?

비트 단위 스크롤을 하기 위해서입니다.

예를 들어 현재 바이트가 10110000이고 왼쪽으로 1비트 이동하면 0110000?가 됩니다.
? 자리에 다음 칩의 MSB(최상위 비트)를 넣어줘야 이미지가 자연스럽게 이어집니다. (구현 방법은 shiftAppend 함수 이용, 밑에서 설명)

value에서 가장 왼쪽 비트를 버리고, source의 왼쪽 비트를 가져옴



shiftAppend 함수

shiftAppend(to: value, from: source, bitCount: t)

현재 바이트를 t만큼 시프트하고, 다음 바이트의 상위 비트를 적절히 붙여주는 함수입니다.



shiftAppend  코드 보기

/// rhs 의 상위 비트를 시프트한 후 lhs에 붙임, 0b10110000, 0b11110000 이라는 숫자가 있을 때 bitCount = 3인 경우 10000111 이 됨.
func shiftAppend(to lhs: UInt8, from rhs: UInt8, bitCount move: Int = 1)
  -> UInt8
{
  let move = move % 8
  let upper = rhs >> (8 - move)
  return (lhs << move) | upper
}

func chunkArray32<T: Collection>(_ array: T) -> [[T.Element]]
where T.Index == Int {
  stride(from: 0, to: array.count, by: 32).map {
    Array(array[$0..<min($0 + 32, array.count)])
  }
}



MAX7219로 전송

for row in 0..<8 {
  // Chip Select 1 사이클: dm.cs.low -> dm.cs.high
  dm.csCycle {
    for i in 0..<4 {
      // ... //

      dm.sendByte(UInt8(row + 1))
      dm.sendByte(shiftedValue)
    }
  }
}

• MAX7219는 (레지스터 주소, 데이터) 형식으로 보내는데, row + 1이 행 주소가 됩니다. 즉, 1부터 시작합니다.
• dm.csCycle은 칩 1개에 데이터를 전송하는 사이클이며 low에서 high로 변했을 때(펄스) 다음 칩으로 옮겨가게 됩니다.



Embedded Swift: 핀(GPIO Pin) 제어하기 (3) - 도트 전광판 제어 (MAX7219 32x8 도트 매트릭스 LED 5핀제어)



dm.csCycle 코드 보기 (더보기 클릭)

struct DotMatrixManager {
  let cs: GPIOPin
  let din: GPIOPin
  let clk: GPIOPin

  func reset() {
    // 초기화
    send(register: 0x0C, data: 0x01)  // shutdown off
    send(register: 0x0F, data: 0x00)  // test off
    send(register: 0x0B, data: 0x07)  // scan limit
    send(register: 0x09, data: 0x00)  // decode off
    send(register: 0x0A, data: 0x03)  // intensity 낮게

    turnOffLED()
  }

  func turnOffLED() {
    // 모든 LED 끄기
    for row in 1...8 {
      send(register: UInt8(row), data: 0x00)
    }
  }

  func sendBit(_ bit: Bool) {
    din.set(bit)
    clk.pulse()
  }

  func sendByte(_ byte: UInt8) {
    for i in (0..<8).reversed() {
      let bit = (byte >> i) & 0x01
      din.set(bit == 1)
      clk.pulse()
    }
  }

  func send(register: UInt8, data: UInt8) {
    cs.low()
    for _ in 0..<4 {
      sendByte(register)
      sendByte(data)
    }
    cs.high()
  }

  // 👇 csCycle
  func csCycle(handler: () -> Void) {
    cs.low()
    handler()
    cs.high()
  }
}



동작 화면

하드웨어 연결 방법은 이전 글의 ESP32-C6에 핀 역할 설정 및 하드웨어에 핀 연결 섹션을 참고하세요.

scroll 함수를 플래시(idf.py build flash monitor)하면 다음과 같이 스크롤되는 화면이 뜹니다.

스크롤 화면 GIF















응용하기 -  텍스트 입력해서 전광판에 스크롤하기

웹사이트를 통해 그림을 일일히 그리지 않고도 텍스트를 입력하면 자동으로 흐르도록 설정할 수 있습니다. 이에 대한 구체적인 설명은 다음 포스트에 올리겠습니다.

let textMatrix: [UInt8] = generateTextMatrix("  $\"\u{11}\u{12}\u{13}\u{14}The quick brown fox jumps over the lazy dog\"is an English-language pangram &")
let totalChips = textMatrix.count / 8
// 이후 과정 동일



텍스트 입력해서 전광판에 스크롤하는 코드 보기 (gist)

Embedded Swift: 도트매트릭스 텍스트 스크롤
